heise.de: Nistkasten mit Anwesenheitskontrolle bauen

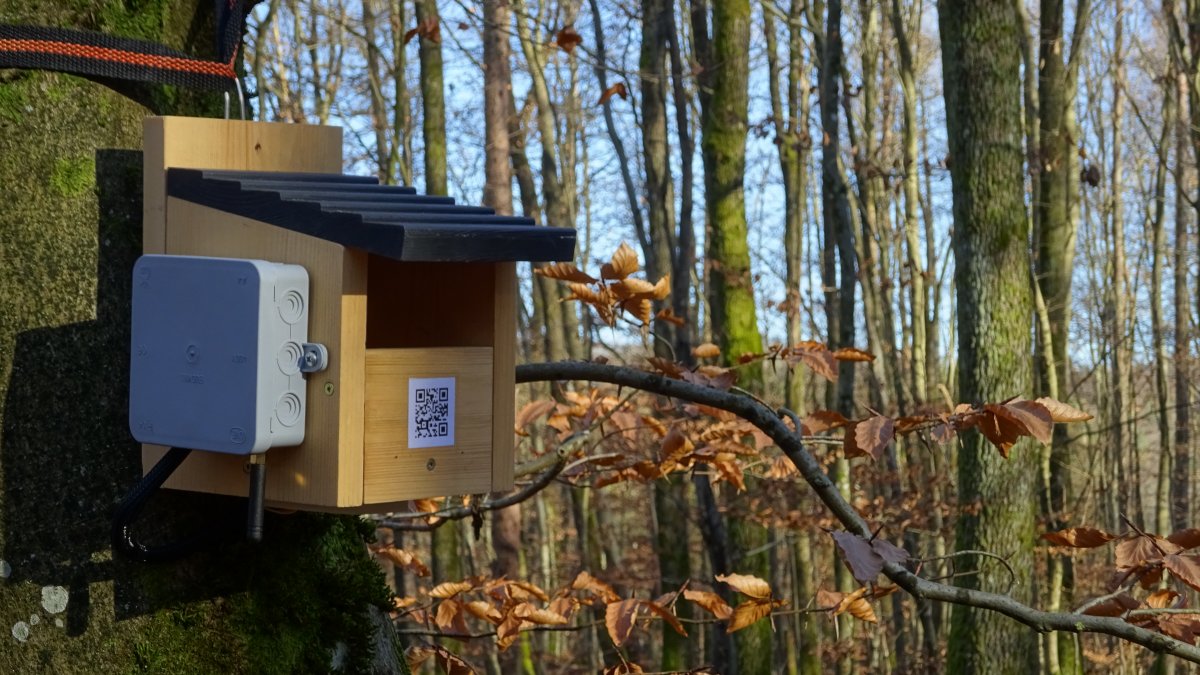

Mittels LoRaWAN vernetzte Nistkästen im Wald geben Einblick ins Brutverhalten heimischer Vögel. Wir zeigen, wie man einen solchen Nistkasten baut.
Linux User Group Saar: Nistkasten mit Anwesenheitsmeldung
Github-Repo: Quellcode usw.
mögliche Bezugsquellen:
| Flamingo Bizi Nistkasten aus Holz - Natürliches Design |  |
| großer nesträubersicherer stabiler Nistkasten |  |
| Heltec WiFi LoRa 32(V3) |  |
| Digitale Wägezelle 1KG + HX711 Modul |  |
| EEMB Lithium Polymer Akku 3,7 V 2000mAh |  |
 |
|
|
weitere Kleinteile:
|
Anmerkungen:
Natürlich gibt es auch andere Bezugsquellen.
Wägezelle:
Bei der Wägezelle muss man, wenn man das 3D-gedruckte Gehäuse verwendet, auf die Abmessungen achten: 80x12,7x12,7mm
Die Wägezelle muss für 1 kg ausgelegt sein.
Akku:
An dem Akkumulator muss der JST-Stecker gegen den mit dem LoRa-Modul gelieferten Stecker ausgetauscht werden. Oder man kauft gleich einen Akku mit JST-1,25 Stecker.
Akku laden
Der am Heltec-Modul angeschlossenen Akku wird sobald man dieses Modul mit einem USB-Kabel mit Strom versorgt geladen.
(Hinweis: der Akku auf dem Bild ist für den Nistkasten vermutlich etwas überdimensioniert. Vermutlich reicht auch einer mit niedrigerer Kapazität)
In der obigen Liste sind zwei verschiedene Nistkästen aufgeführt. Der Dunkle besteht aus Siebdruckplatten und dürfte wetterfester sein.
Aber: es gibt Hinweise dass die glatte Oberfläche für die Vögel ein Problem darstellen können. Im Netz wird empfohlen bestimmte Bereiche aufzurauen.
Der Nistkasten aus Naturholz hat schon innen unterhalb des Fluglochs eingefräste "Stufen":
Der Nistkasten aus Siebdruckplatten ist zwar wetterfester hat aber innen keine "Aufstiegshilfe":
Mit einer Kreis- bzw. Kappsäge kann man da aber nachträglich noch "Stufen" fräsen:
Hier noch ergänzende Infos rund um den Bau von Nistkästen:
Anleitung für den Bau und die Pflege von Kleinvögel-Nistkästen [PDF, BUND]
Nistkästen selber bauen [NABU]
Verdrahtung vor dem Einbau
Aktuell ist die Version V 3.2 des Heltec-Lora-Boards im Handel. Als 2023 der Nistkasten entwickelt und die Software geschrieben wurde war nur eine ältere Version V 3 bzw. V 3.1 verfügbar.
Die Messung der Spannung mit der Software auf Github funktioniert "nur" auf den älteren Versionen V 3.0 bzw. V 3.1.
Beim Update auf V 3.2 hat sich die Ladeschaltung für den Akku geändert.
Um die Spannung mit der Hardwareversion V 3.2 messen zu können muss man im Quellcode den Schaltpegel für den ADC ändern:
in "void setup()"
// Start Auslesen Batterielevel
pinMode(VBAT_READ_CNTRL_PIN,OUTPUT);
digitalWrite(VBAT_READ_CNTRL_PIN, HIGH);
Die geänderte Hardware benötigt ein HIGH anstatt ein LOW.
Hier gibt es Infos zu den Hardware-Varianten:
https://docs.heltec.cn/en/node/esp32/wifi_lora_32/hardware_update_log.html
da steht u.A.:
V 3.2:
- Modified voltage detection circuit, now need to pull up the ADC_Ctrl(GPIO 37).
...
